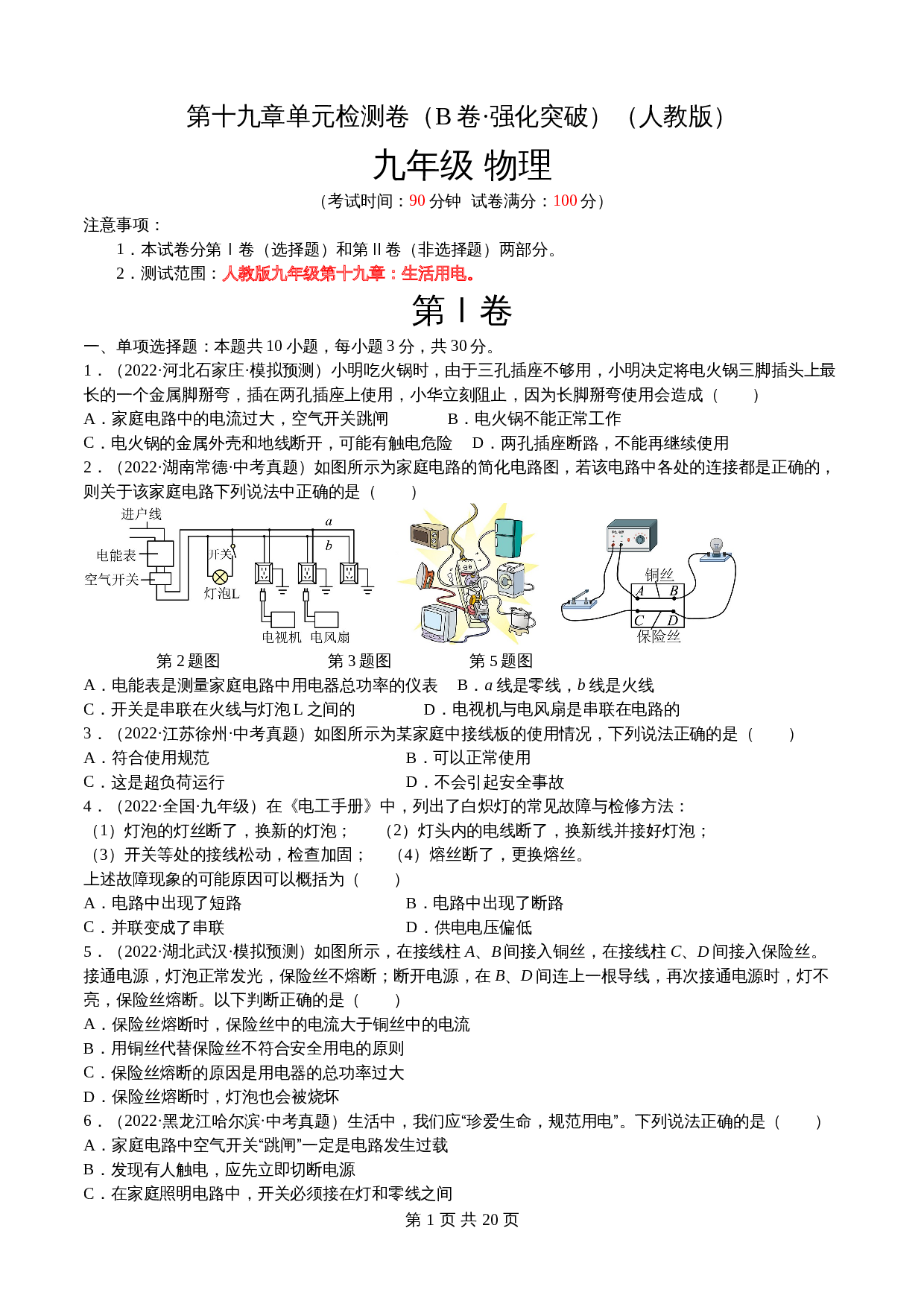

第十九章单元检测卷（ B 卷·强化突破）（人教版） 九年级 物理 （考试时间： 90 分钟 试卷满分： 100 分） 注意事项： 1 ．本试卷分第 Ⅰ 卷（选择题）和第 Ⅱ 卷（非选择题）两部分。 2 ．测试范围： 人教版 九年级 第十九章：生活用电。 第 Ⅰ 卷 一 、 单项 选择题：本题共 1 0 小题，每小题 3 分 ， 共 3 0 分 。 1 ．（ 2022· 河北石家庄 · 模拟预测）小明吃火锅时，由于三孔插座不够用，小明决定将电火锅三脚插头上最长的一个金属脚掰弯，插在两孔插座上使用，小华立刻阻止，因为长脚掰弯使用会造成（　　） A ．家庭电路中的电流过大，空气开关跳闸 B ．电火锅不能正常工作 C ．电火锅的金属外壳和地线断开，可能有触电危险 D ．两孔插座断路，不能再继续使用 2 ．（ 2022· 湖南常德 · 中考真题）如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（　　） 第 2 题图 第 3 题图 第 5 题图 A ．电能表是测量家庭电路中用电器总功率的仪表 B ． a 线是零线， b 线是火线 C ．开关是串联在火线与灯泡 L 之间的 D ．电视机与电风扇是串联在电路的 3 ．（ 2022· 江苏徐州 · 中考真题）如图所示为某家庭中接线板的使用情况，下列说法正确的是（　　） A ．符合使用规范 B ．可以正常使用 C ．这是超负荷运行 D ．不会引起安全事故 4 ．（ 2022· 全国 · 九年级）在《电工手册》中，列出了白炽灯的常见故障与检修方法： （ 1 ）灯泡的灯丝断了，换新的灯泡； （ 2 ）灯头内的电线断了，换新线并接好灯泡； （ 3 ）开关等处的接线松动，检查加固； （ 4 ）熔丝断了，更换熔丝。 上述故障现象的可能原因可以概括为（　　） A ．电路中出现了短路 B ．电路中出现了断路 C ．并联变成了串联 D ．供电电压偏低 5 ．（ 2022· 湖北武汉 · 模拟预测）如图所示，在接线柱 A 、 B 间接入铜丝，在接线柱 C 、 D 间接入保险丝。接通电源，灯泡正常发光，保险丝不熔断；断开电源，在 B 、 D 间连上一根导线，再次接通电源时，灯不亮，保险丝熔断。以下判断正确的是（　　） A ．保险丝熔断时，保险丝中的电流大于铜丝中的电流 B ．用铜丝代替保险丝不符合安全用电的原则 C ．保险丝熔断的原因是用电器的总功率过大 D ．保险丝熔断时，灯泡也会被烧坏 6 ．（ 2022· 黑龙江哈尔滨 · 中考真题）生活中，我们应 “ 珍爱生命，规范用电 ” 。下列说法正确的是（　　） A ．家庭电路中空气开关 “ 跳闸 ” 一定是电路发生过载 B ．发现有人触电，应先立即切断电源 C ．在家庭照明电路中，开关必须接在灯和零线之间 D ．正确使用验电笔时，手不要接触它后端的金属部分 7 ．（ 2022· 江西南昌 · 一模）由于保险丝更换麻烦，家庭中常用断路器保护电路，当电流过大时可以自动切断电路，如图甲、乙所示为断路器工作原理，下列说法错误的是（　　） 第 7 题图 第 8 题图 A ．该断路器应安装在进户线的火线上 B ．双层金属片是用不同材料金属制成的 C ．该断路器是利用电生磁的原理工作的 D ．当电路断开后，双层金属片逐渐冷却复原 8 ．（ 2022 · 辽宁 · 中考真题）如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测 :① 闭合 S 1 ，灯 L 1 亮； ② 再闭合 S 2 ，灯 L 1 亮，灯 L 2 不亮； ③ 用试电笔测 a 、 b 、 c 、 d 四个接线点，试电笔只在 c 点不发光。若电路中只有一处故障，故障可能是（　　） A ．灯 L 2 短路 B ． c 点左侧的零线断路 C ．灯 L 2 所在支路断路 D ． c 、 d 两点间断路 9 ．（ 2022· 全国 · 九年级专题练习）如图所示为某家庭厨房的部分电路，电灯和电热器都在正常工作。当三孔插座上刚插上搅拌器的插头时，所有用电器都突然停止工作。经检查，发现有一根保险丝熔断了，拔出搅拌器的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光。下列分析合理的是（　　） 第 9 题图 第 10 题图 A ．一定是火线上的保险丝熔断了 B ．只断开 S 1 ，再用测电笔检测灯泡的两个接线柱，氖管都发光 C ．只断开 S 2 ，再用测电笔检测三孔插座的左右两孔，氖管都不发光 D ．断开 S 1 和 S 2 ，再用测电笔检测三孔插座的左右两孔，氖管都不发光 10 ．（ 2022· 宁夏 · 银川二模）如图所示是现在一般标准住宅内配电系统方框图。下列说法正确的是（　　） A ．空调正常工作时，灯泡一定发光 B ．如果插座被短路，空气开关会跳闸 C ．甲、乙两图中的人都触电了，且 “ 漏电保护器 ” 都会切断电路 D ．若空气开关 “ 跳闸 ” ，可能是电路中发生了图甲的触电事故 第 Ⅱ 卷 二 、 填空题。（每空 2 分 ， 共 46 分） 11 ．（ 2022· 广东 · 中考真题）家庭电路中，电热水壶应与其他家用电器 ________ 联
