【巩固拓展】人教版九年级全一册物理 第18章《电功率》单元测试（A卷·基础巩固）（含解析）

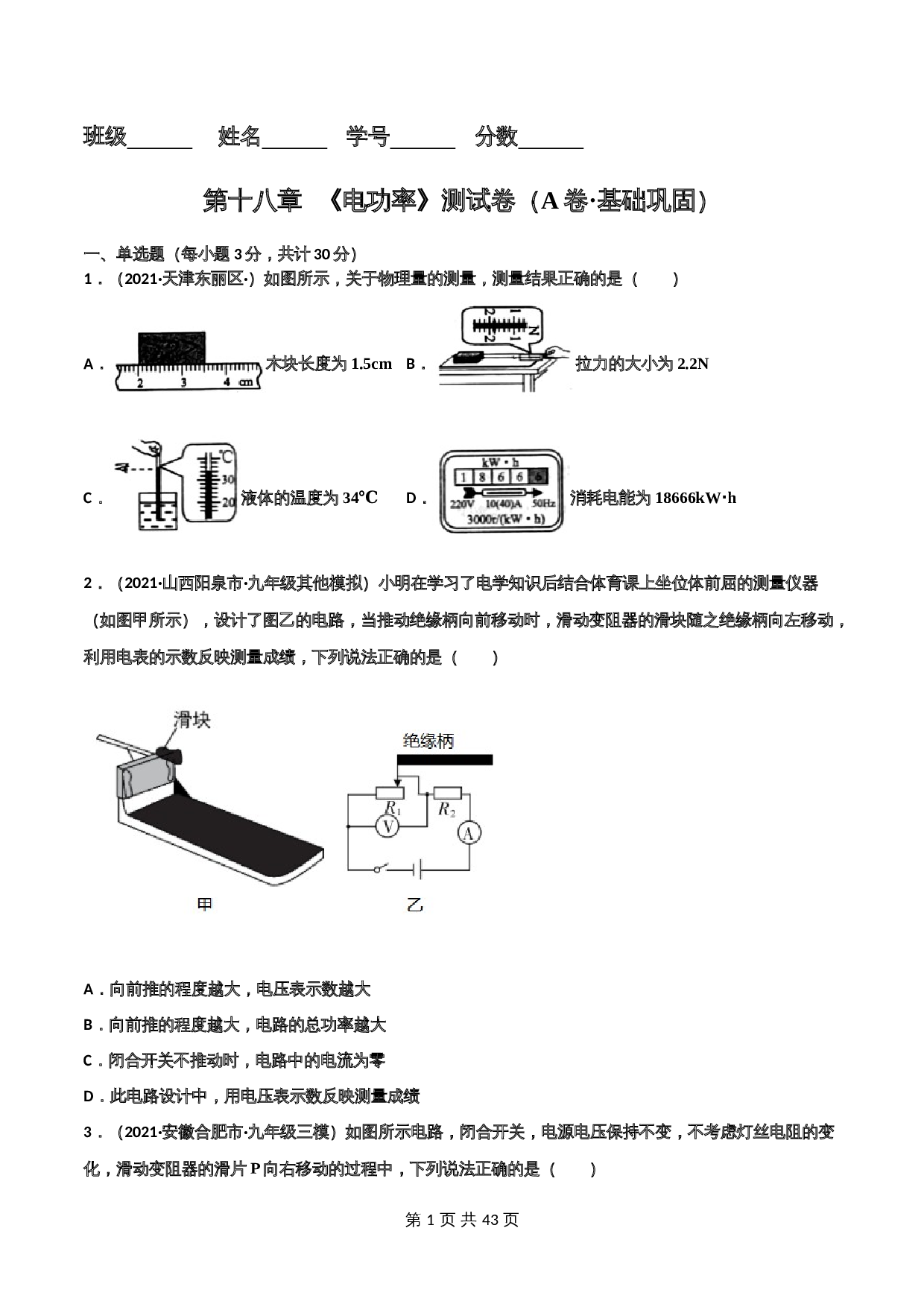

班级 姓名 学号 分数 第 十八 章 《 电功率 》测试卷 （A卷·基础巩固） 一、单选题（每小题3分，共计3 0 分） 1．（2021·天津东丽区·） 如图所示，关于物理量的测量，测量结果正确的是（　　） A． 木块长度为 1.5cm B． 拉力的大小为 2. 2N C． 液体的温度为 34℃ D． 消耗电能为 18666kW · h 2．（2021·山西阳泉市·九年级其他模拟） 小明在学习了电学知识后结合体育课上坐位体前屈的测量仪器（如图甲所示），设计了图乙的电路，当推动绝缘柄向前移动时，滑动变阻器的滑块随之绝缘柄向左移动，利用电表的示数反映测量成绩，下列说法正确的是（　　） A． 向前推的程度越大，电压表示数越大 B． 向前推的程度越大，电路的总功率越大 C． 闭合开关不推动时，电路中的电流为零 D． 此电路设计中，用电压表示数反映测量成绩 3．（2021·安徽合肥市·九年级三模） 如图所示电路，闭合开关，电源电压保持不变，不考虑灯丝电阻的变化，滑动变阻器的滑片 P 向右移动的过程中，下列说法正确的是（　　） A． 电流表示数变小，电压表示数不变 B． 电流表示数变小，电压表示数变大 C． 灯 L 1 的电功率变小，灯 L 2 的电功率不变 D． 灯 L 1 的电功率不变，灯 L 2 的电功率不变 4．（2021·山西） 如图所示为小明家的淋浴水温自动调节系统的电路原理图，其中电源电压恒为 6V ， R 0 阻值为 10Ω 不变， R 为热敏电阻，安装在水箱中，其阻值与温度的关系如表所示。当电流表示数超过 0.2A 时，热水器停止加热。闭合开关 S ，下列说法正确的是（　　） 温度 T / ℃ 20 30 40 50 60 热敏电阻 R /Ω 40 25 20 18 15 A． 水温升高，电压表与电流表示数的比值变大 B． 水温为 40℃ 时，电流表的示数为 0.2A C． 该电路的最大电功率为 1.44W D． 为使热水器在更低温停止加热，可增大 R 0 的阻值 5．（2021·江苏无锡市·九年级期中） 如图是九年级教科书上的插图：探究电流通过导体时产生热量的多少与哪些因素有关 的实验装置。两个透明容器中密封着等量的空气，通电一段时间后，右侧 U 形管中液面高度差比左侧的大。下列说法正确的是（　　） A． 该装置可以用来探究电流通过导体产生热量跟电阻大小的关系 B． 该装置用来探究电流通过导体产生的热量跟电流大小的关系 C． 左侧容器中电阻丝的阻值比右侧容器中的大 D． U 形管中液面高度发生变化是由 U 形管中液体的热胀冷缩造成的 6．（2021·辽宁中考真题） 如图所示的电路板，正面只有一个开关和两个灯泡，电源及导线均在电路板背面。闭合开关，看见 L 1 发光， L 2 不发光，用灯泡 L 3 替换 L 1 ，发现 L 2 和 L 3 同时发光，忽略温度对灯丝电阻的影响。下列判断正确的是（　　） A． L 3 和 L 2 是并联的 B． L 2 不发光的原因是灯丝断了 C． L 1 的电阻大于 L 3 的电阻 D． L 3 替换 L 1 后，电路的总功率变小 7．（2021·云南玉溪市·九年级其他模拟） 如图所示是甲、乙两用电器的 I — U 图象，下列说法正确的是（　　） A． 乙是定值电阻，其阻值为 10Ω B． 将甲、乙分别接在 3V 的电源两端，通过乙的电流较大 C． 若把甲、乙并联在 2V 的电源两端，干路电流为 0.5A D． 若把两用电器串联接在电路中，当通过两用电器的电流为 0.2A 时，两用电器的总功率为 0.6W 8．（2021·内蒙古包头·中考真题） 如图，灯泡标有“ 6V 3W ”字样。定值电阻 R 1 阻值为 3Ω ，滑动变阻器 R 2 规格为“ 20Ω 3A ”。当电源电压为 12V 时，闭合 S 、 S 1 ，断开 S 2 、 S 3 ，调节滑片，使灯泡正常发光，断开电路，改变电源电压。闭合 S 、 S 2 、 S 3 ，断开 S 1 ，将滑片移到最右端，灯泡再次正常发光（不计温度对灯丝电阻的影响）。下列说法正确的是（　　） A． 电源电压为 12V ，灯泡正常发光时, R 2 接入电路的阻值为 12Ω B． 改变电源电压，灯泡再次正常发光时，电流表的示数为 0.5A C． 改变后的电源电压为 7.5V D． 前后两次灯泡正常发光时，电路消耗的总功率之比为 2 ∶ 5 9．（2021·江苏无锡市·九年级二模） 如图为一种握力计的工作原理简易电路图。电源电压恒定不变，握力显示表是由电流表改装而成，定值电阻 R 2 起保护电路作用，其阻值为 5Ω ，弹簧一端的滑片 P 在电阻 R 1 的最上端时不施加力，移动到最下端时施加的力最大（弹簧的电阻不计）。该握力计测量范围为 0 ～ 300N ，电路中电流变化范围 0.1 ～ 0.6A 。小华进行分析得到如下结论： ①握力越大，电流表示数越大 ②握力计工作电路的电源电压为 3V ③ R 1 最大阻值是 25Ω ④ R 1 消耗的最大功率为 0.45W 其中正确的是（　　） A． ①③ B． ②③ C． ②③④ D． ②④ 10．（2021·江苏苏州市·九年级一模） 如图甲所示的电路，电源电压不变， R 0 为定值电阻， R 为滑动变阻器，闭合开关，滑片 P 从一端滑到另一端的过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示，下列说法正确的是（　　） A． R 0 阻值为 10Ω B． 电源电压为 6V C．
